规格参数
- 电路板尺寸:68mm * 54mm
- CISSOID 有源元件保证 -55° 至 +225°C (Tj)
- 200°C 聚酰亚胺印刷电路板
- 符合 175°C 环境条件的电路板
- 允许在225°C的温度范围内进行短期偏移测试
- 隔离高压侧和低压侧栅极驱动器
- 提供浮动驱动器的隔离式 DC-DC 转换器
- 高温 10A/1200V SiC MOSFET 开关
- 直流母线电压:600V Typ.(设计最大 1200V)
- 隔离(主要 - 次要):
- 2,500VAC @50Hz(100 万次)
- >100MΩ @ 500VDC
- 共模瞬态抗扰度:30kV/µs Typ.(设计用于 50kV/µs)
- 延迟时间(PWM 至 VOUT):200ns 典型值。
- 栅极电压:标称 20V / -5V
- 功率 FET 栅极上升时间:40ns 典型值。
- 功率 FET 栅极下降时间:40ns 典型值。
- DC-DC 转换器开关频率:180kHz Typ。
- 单电源:[12-15V]±10%
- 接口电压(数字 I/O):15V ±10%
- 欠压锁定 (UVLO)
- 用于 HS 和 LS 驱动器的独立 PWM 输入或具有板载非重叠的单个 PWM 输入
- 去饱和保护
- 隔离故障输出
应用场景
- 非常适合汽车、航空航天、铁路、石油和天然气等高可靠性市场。
- 电机驱动器:井下、电动汽车、铁路、工业泵……
- DC-DC 转换器和 SMPS:电池充电器……
- 逆变器:太阳能逆变器、智能电网、EV 和 HEV、三相逆变器、...
- 电源转换:不间断电源、风力发电机……

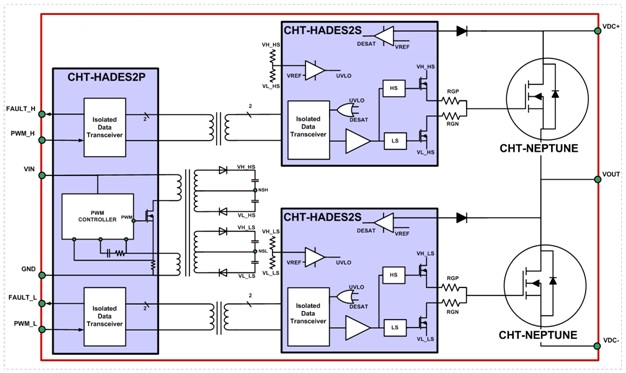

基于 CHT-HADES2P 和 CHT-HADES2S 的隔离式高压半桥栅极驱动器
订购信息
EVK-HADES1210 的产品简介见上文。
应用说明可应要求提供: EVK-HADES1210 应用说明文档。
产品描述 | 型号 |
---|---|
EVK-HADES1210: HADES®v2高温隔离式栅极驱动器 - 评估套件 | EVK-TIT2785A-T |
