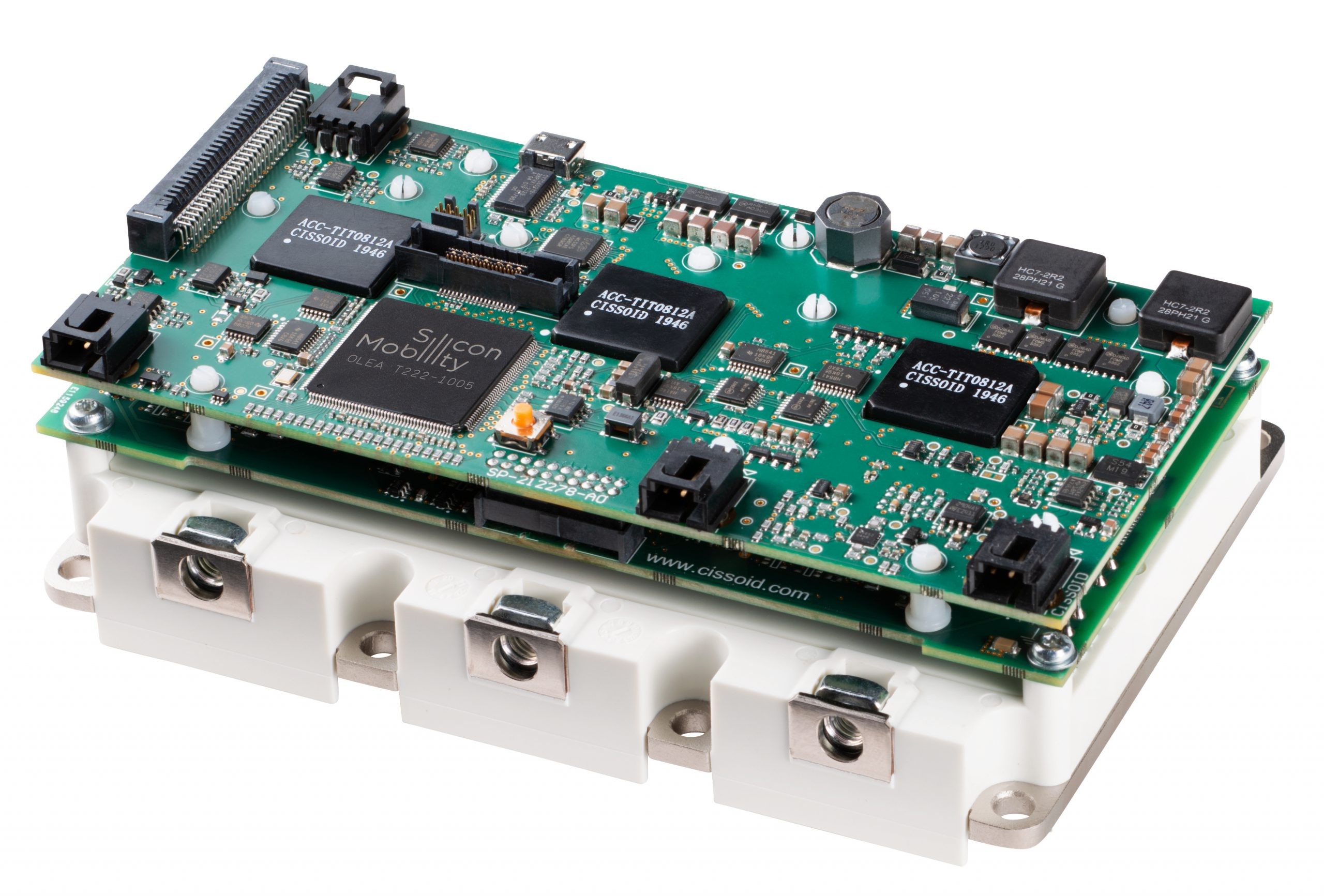

CXT-ICM3SA12550AAA 将 Silicon Mobility 的 T222 FPCU 控制器板和应用软件与三相 1200V/550A SiC MOSFET 智能模块集成在一起
CXT-ICM3SA12550AAA 将 Silicon Mobility 的 T222 FPCU 控制器板和应用软件与三相 1200V/550A SiC MOSFET 智能模块集成在一起

CXT-ICM3SA12550AAA 三相全桥1200V/550A SiC 逆变开发套件模块

CXT-ICM3SA12550AAA是一款CISSOID 与Silicon Mobility公司一起 提供OLEA® COMPOSER - T222 SiC 逆变器入门开发套件模块,该模块在机械和电气上将 Silicon Mobility 的 T222 FPCU 控制器板和应用软件与三相 1200V/550A SiC MOSFET 智能模块集成在一起。
  • 产品介绍

规格参数

  • 三相1200V/550A SiC智能功率模块(CXT-PLA3SA12550AA)
  • 基于OLEA T222 FPCU的控制器板
  • 基于ISO-26262 ASIL-D 认证设计
  • 高能效系统的先进控制算法
  • 基于磁场定向控制和高达 50 kHz 的可变 SVPWM 开关的闭环控制,具有短死区时间补偿
  • 功率器件结温:-40°C 至 +175°C
  • 栅极驱动器环境温度:-40°C 至 125°C
  • 漏源击穿电压:1200V
  • 低导通电阻:2.53mOhms 典型值。
  • 最大持续电流:Tf=25°C 时550A
  • 用于液体冷却的轻型 AlSiC 针翅基板
  • 结壳热阻:0.167 °C/W(典型值)
  • 开关损耗@ 600V/300A:Eon=7.48mJ/Eoff=7.39mJ
  • 开关频率:最大 50kHz
  • 隔离(底板 - 电源引脚):3600VAC @50Hz (1min)
  • 共模瞬态抗扰度:>50kV/μs
  • 低寄生电容(初级-次级):每相典型值 11pF
  • 栅极驱动器保护:
    • 欠压锁定 (UVLO)
    • 去饱和保护
    • 软关机关闭 (SSD)
    • 负栅极驱动 (-3V)
    • 有源米勒钳位 (AMC)
    • 栅源短路保护

应用场景

  • 电动汽车 (EV) 电机驱动
  • 重型电机驱动器和有源整流器
  • 工业电机驱动
