三维模型和可信赖的散热特性使快速地实现功率转换器设计成为可能

日期:2023-07-01 人气:184

CXT-PLA3SA12450AA的一大优势,即门级驱动和功率部分(含有AlSiC针翅水冷底板)高度集成。该特点使得IPM与电驱总成的其他部分,如直流电容、冷却系统可以快速结合,如图2所示。CISSOID提供了各个部件的精确的3D参考设计,客户的系统设计人员由此作为起点,可在极短的时间内实现目标系统设计。

IPM充分利用了SiC功率器件的低导通和低开关损耗特性,并与门级驱动进行了系统级的协调以获得整体性能的最佳优化,在提供最优性能的同时,也有效地降低了散热系统的空间占用,并提高了功率转换器的效率。

CXT-PLA3SA12450AA与DC电容和水冷的集成

CXT-PLA3SA12450AA与DC电容和水冷的集成

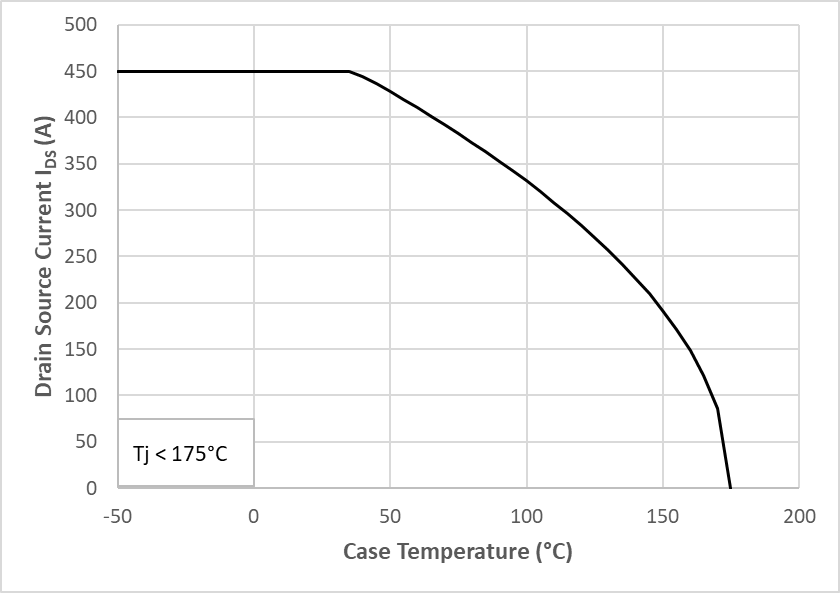

在Rjl(结到流体热阻)为 0.15°C/W,流速为10L/min(50%乙二醇,50%水),入口水温75°C的条件下,可以计算出最大连续漏极电流允许值与外壳温度之间的关系(基于最高结温时的导通电阻和最大工作结温来计算),如图3所示。


CXT-PLA3SA12450AA最大连续漏极电流允许值与外壳温度之间的关系

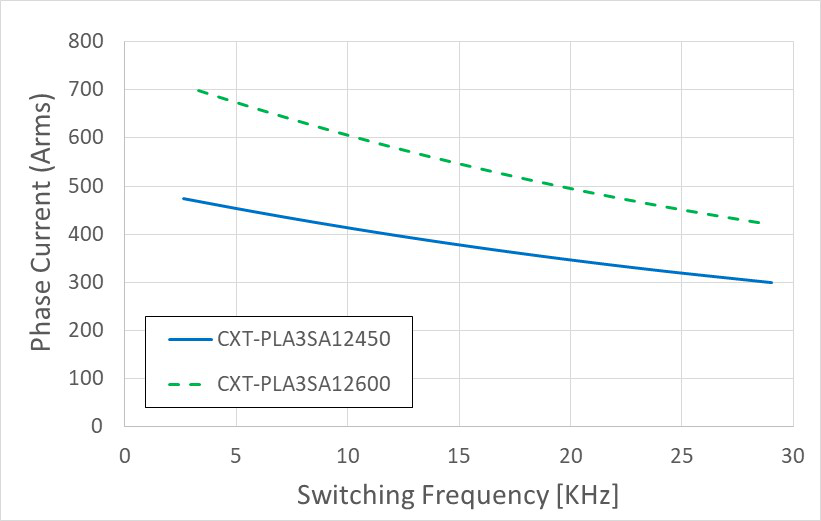

最大连续漏极电流(允许值)有助于理解和比较功率模块的额定电流;品质因数(Figure of Merit ,FoM)则揭示了相电流均值与开关频率的关系,如图4所示。该曲线是针对总线电压600V、外壳温度90°C、结温175°C和占空比为50%的情况计算的。FoM 曲线对于了解模块的适用性更为有用。由于CXT-PLA3SA12450AA的可扩展性,图4还推断出了1200V/600A 模块的安全工作范围(虚线所示)。


CXT-PLA3SA12450AA的相电流(Arms)与开关频率的关系

(测试条件:VDC= 600V,Tc = 90°C,Tj <175°C,D = 50%),以及对未来的1200V/600A 模块(CXT-PLA3SA12600AA,正在开发中)进行推断

此外,门极驱动器还包括了直流侧电压监测功能,采用了更为紧凑的变压器模块;最后,CXT-PLA3SA12450AA的安全规范符合2级污染度要求的爬电距离。
